橋面防水混凝土及柔性防水層的施工方法

    目前，我國(guó)公路建設(shè)正在蓬勃發(fā)展，與以往相比，橋梁的設(shè)計(jì)和施工質(zhì)量都有了很大提高；但由于種種原因，橋梁結(jié)構(gòu)在運(yùn)營(yíng)過(guò)程中仍受到一些病害損壞，影響著橋梁結(jié)構(gòu)的正常使用。據(jù)對(duì)已建橋梁結(jié)構(gòu)病害的統(tǒng)計(jì)，水是引起其破壞的關(guān)鍵因素。因?yàn)殇摻罨炷�土的�?fù)彎矩處及鋼筋混凝土橋面板在經(jīng)受車輛重復(fù)荷載的振動(dòng)、沖擊、拉伸、剪切等力學(xué)性能的影響，以及由于溫度、氣候變化引起的混凝土膨脹、收縮后，會(huì)產(chǎn)生細(xì)微裂縫而引起橋面滲水或漏水，致使鋼筋銹斷，嚴(yán)重影響著橋梁的耐久性、安全性。尤其是現(xiàn)澆縫和橋面整體化鋪裝層，雖在設(shè)計(jì)和施工中采取了多種防裂措施，但總有薄弱環(huán)節(jié)產(chǎn)生裂縫，導(dǎo)致水侵入混凝土內(nèi)部。水將路面上的一些污染物質(zhì)溶解后，滲透入混凝土內(nèi)部，造成鋼筋銹蝕、堿骨料的破壞、氯鹽腐蝕等其他耐久性破壞。所以水是橋面破壞的主要原因之一，應(yīng)從根本上切斷水的來(lái)源，做好橋面防水處理，以免橋梁遭到過(guò)早破壞，延長(zhǎng)橋梁的使用壽命。

    目前，在建的橋梁大多都做了防水設(shè)計(jì)。防水設(shè)計(jì)主要有：橋面鋪裝做防水混凝土鋪裝和在橋面上做柔性防水涂層兩種，使二者有機(jī)結(jié)合，發(fā)揮特長(zhǎng)，取長(zhǎng)補(bǔ)短，以杜絕橋面水的滲透危害。因此，做好橋面防水施工是確保橋梁免受水危害侵害的最后一道有效工序。

    施工關(guān)鍵技術(shù)

    橋面防水水泥混凝土的鋪裝

    為提高橋面鋪裝水泥混凝土的抗裂性和抗?jié)B性，以抵御水的侵蝕危害，必須從以下幾個(gè)方面加以控制：

   （1）確定良好的水泥混凝土施工配合比：

    ①水泥標(biāo)號(hào)不小于42.5號(hào)；應(yīng)優(yōu)先選用硅酸鹽類水泥。

    ②骨料級(jí)配應(yīng)連續(xù)，以提高混凝土的致密性。

    ③粗骨料必須水洗，以消除其中的石粉、泥土；細(xì)骨料。須經(jīng)孔徑25px的篩網(wǎng)，篩除砂礫及土塊。

    ④水必須為潔凈、無(wú)污染的水，其pH值合乎要求。

   （2）摻入外加劑（高效減水劑）：以提高水泥混凝土的施工和易性、可塑性，降低水灰比，減少孔隙率，增加混凝土的密實(shí)性，從而最終提高混凝土的抗?jié)B性。

   （3）摻入聚丙烯纖維或鋼纖維：摻入纖維后，經(jīng)均勻拌和，混凝土中的纖維縱橫交錯(cuò)，增強(qiáng)了混凝土的內(nèi)部粘結(jié)，起到了“加筋”的作用，提高了混凝土的韌性和延展性，減少了混凝土的收縮率，減少微細(xì)裂縫的發(fā)生，有效地增強(qiáng)了混凝土的抗裂性，提高了砼的抗?jié)B性。

   （4）采用防水膨脹混凝土：用膨脹水泥或普通水泥加膨脹劑配制成不透水混凝土。靠材料自身的密實(shí)性、防潮性來(lái)提高防水性。同時(shí)，靠自身的膨脹性補(bǔ)償混凝土的干縮變形，有效消除混凝土的裂縫。

   （5）嚴(yán)格控制混凝土的拌和，確保勻質(zhì)性。砼的拌和應(yīng)采用大型攪拌站（電子配料）集中拌和，要嚴(yán)格控制好配合比，計(jì)量精確。摻入纖維后，要適當(dāng)增加攪拌時(shí)間，以保證水泥混凝土的勻質(zhì)性、同一材質(zhì)性。

   （6）縮短混凝土的運(yùn)輸時(shí)間和現(xiàn)場(chǎng)入模等待時(shí)間，避免因拌和后時(shí)間過(guò)長(zhǎng)喪失混凝土的和易性。

   （7）選擇適宜的振搗器，施工中加強(qiáng)振搗，增加混凝土的密實(shí)性。

   （8）做好橋面的整平、收面、拉毛工作，以減少混凝土終凝前后的裂縫。

   （9）加強(qiáng)養(yǎng)護(hù)，防止出現(xiàn)干縮裂縫。在收面或拉毛后，應(yīng)及時(shí)用潮濕的土工布覆蓋，防止表面因日曬、大風(fēng)引起的干縮裂縫。暫時(shí)不能覆蓋的地方，應(yīng)用噴霧器噴灑霧狀水對(duì)表面進(jìn)行養(yǎng)護(hù)。噴水不宜過(guò)多，以免因水浸泡使混凝土表面起皮疏松。完工后的橋面，應(yīng)不間斷灑水養(yǎng)生14d.

   （10）選擇合理的施工時(shí)間：橋面混凝土鋪裝時(shí)，施工面積大，收面要求嚴(yán)格、時(shí)間長(zhǎng)，容易受高溫烈日、大風(fēng)等天氣影響到施工質(zhì)量，故應(yīng)合理安排施工時(shí)間，盡量選擇在夜間或陰天、無(wú)風(fēng)天氣施工，以減免表面裂縫的發(fā)生。

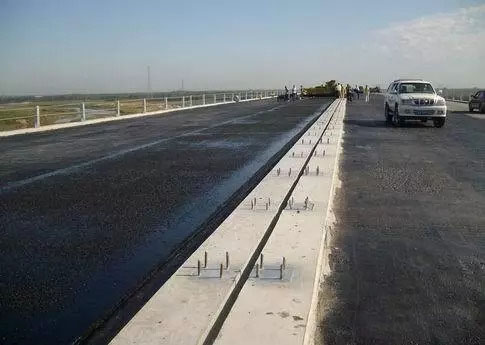

    橋面柔性防水涂層的施工

    雖然橋面水泥混凝土鋪裝在施工中嚴(yán)格控制了工藝，增加了抗?jié)B性能，但由于水泥混凝土的透濕量比較大，仍會(huì)有少量水滲透到混凝土的內(nèi)部，為避免此種現(xiàn)象，需要在橋面板上面做柔性防水涂層，以完全隔絕水的少量滲透。防水涂層類型有涂料防水層、卷材防水層兩種。目前，公路橋梁防水涂層主要采用柔性防水涂層。各層防水涂料之間可放置玻纖布、麻布或無(wú)紡增強(qiáng)布以形成一種增強(qiáng)涂料防水層。

    柔性防水層介于瀝青面層和橋面板之間，它一方面封閉橋面表面，隔絕路面水的下滲，另一方面，它還有粘層作用（相當(dāng)于粘層瀝青），把瀝青面層和橋面板牢固的粘結(jié)為一體。

    柔性防水涂層應(yīng)具有的特性：在橋面瀝青混凝土施工中具有耐高溫180℃不流淌；低溫-20℃不脆裂，抗碾壓、抗剪能力強(qiáng)，與水泥面板和瀝青面層粘結(jié)牢固。

   （1）噴涂前橋面板基面的準(zhǔn)備工作：

    ①橋面板表面必須平整、堅(jiān)實(shí)、無(wú)浮漿，必要時(shí)，應(yīng)用銑刨機(jī)銑毛，以利涂層更好的與橋面板結(jié)合。

    ②局部尖銳突出物（鋼筋頭、骨料）及結(jié)硬雜物，必須仔細(xì)清除，打磨平整，并將清理面吹除干凈。

    ③橋面板必須干燥、潔凈，無(wú)油污、浮塵。

    ④橋面板的微小裂縫、孔洞須在噴涂前用1號(hào)底層料灌縫填補(bǔ)，以封閉孔隙。

    ⑤橋面特殊部位、泄水口、伸縮縫、護(hù)欄兩側(cè)根部需做特殊處理。橋面泄水管外露部分及護(hù)欄座內(nèi)側(cè)采用人工涂刷防水粘結(jié)層。涂刷須均勻，高度不得超出橋面待鋪瀝青面層的厚度，以免污染護(hù)欄。泄水孔的內(nèi)外壁清除干凈后，仔細(xì)涂刷隱蔽部位，且涂刷均勻。

   （2）橋面防水層噴涂：

    ①將涂料桶放倒?jié)L動(dòng)搖勻，或攪拌均勻，使之無(wú)沉淀物，然后啟動(dòng)噴涂設(shè)備，從橋面的一端開始，用1號(hào)底層料噴涂第一層防水涂料。1號(hào)底層涂料具有良好的滲透性和粘結(jié)性，能有效堵塞橋面的毛細(xì)裂縫和毛細(xì)孔。

    ②第一層實(shí)干后，再用1號(hào)高粘度涂料噴涂第二層。噴涂前，須先用森林滅火器吹除第一層涂層上的浮塵。

    ③第二層涂料實(shí)干結(jié)膜后，再用2號(hào)面料依如上1法噴涂第三層。

    實(shí)干后的“三涂”防水層平均厚度應(yīng)在0.4～0.5mm之間。

   （3）噴涂質(zhì)量要求及注意事項(xiàng)：

    ①每層噴涂必須均勻，涂料防水層中如夾有玻纖布等夾層時(shí)，應(yīng)在涂刷第一遍涂料后，逐條緊貼玻纖布并掃平、壓緊，使膠結(jié)料吃透布面。在表面不流淌、無(wú)堆積、皺褶、鼓泡、滑移、破損、油埂、翹邊等現(xiàn)象，噴涂顏色應(yīng)均勻一致，不得有深有淺。

    ②噴涂前，必須嚴(yán)格按工藝要求對(duì)施工面進(jìn)行清潔，并保證噴涂時(shí)施工面處于干燥狀態(tài)。

    ③每次噴涂時(shí)，須將兩側(cè)護(hù)欄用塑料布覆蓋，防止污染。

    ④防水涂層未實(shí)干固化前，任何人員、機(jī)械車輛均不得在其上通行。防水層養(yǎng)護(hù)結(jié)束后、橋面瀝青鋪裝前，行駛車輛不得在其上急轉(zhuǎn)彎或緊急制動(dòng)，以免搓傷防水層。

    ⑤氣溫5℃以下及雨霧天氣，五級(jí)大風(fēng)以上天氣均不得進(jìn)行噴涂施工；夜間潮露時(shí)亦不得施工。預(yù)計(jì)防水層硬化前有大雨時(shí)，亦不得施工。

    橋面防水施工是保護(hù)混凝土梁體免受外界水害侵蝕的最后一道屏障。在工程施工中，不僅要在水泥混凝土橋面鋪裝中采取措施，如摻加減水劑、摻入聚丙烯或鋼纖維，以提高混凝土的致密性、抗?jié)B性和抗裂性，有效阻止水的滲透。還需要在橋面板上面做柔性防水涂層，隔絕路面水的滲透，保護(hù)梁體結(jié)構(gòu)不被水侵蝕。通過(guò)這兩者的有效結(jié)合，最終克服水的危害，保證了梁體結(jié)構(gòu)的耐久性、安全性，延長(zhǎng)橋梁的使用壽命以發(fā)揮最大的社會(huì)經(jīng)濟(jì)效益。
